J49壓力計式截止閥

型號：
J49W

類別：
壓力計式截止閥

材質：
不銹鋼

電話：
15921265952

SHLG上海梁工生產銷售的J49壓力計式截止閥，廣泛用于石油、氣體、蒸汽水氮氫混合等介質管路上，作測試壓力的啟閉裝置，它具有連接牢固，密封性能好，并有排污性能等特點。

在線聯系

聯系我們

J49壓力計式截止閥介紹

應用規范

1、設計制造：GB/T 12224-1989 JB/T 7747-1995
2、連接形式：管接頭內螺紋連接；法蘭連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

主要外形尺寸

規格	M1	M2	L1	L2	H	Do	重量
DN6	M20×1.5	M14×1.5	60	56	86	63	1.0

J49-320結構形式

J49型壓力計用截止閥的用途，工作原理技術性能和J29型壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接

性能規范單位：MPa

實驗項目	壓力值
公稱壓力	PN
殼體實驗	1.5PN
密封試驗	1.1PN
氣壓試驗	0.6PN
適用溫度	≤180℃
適用介質	水、蒸汽、油品等

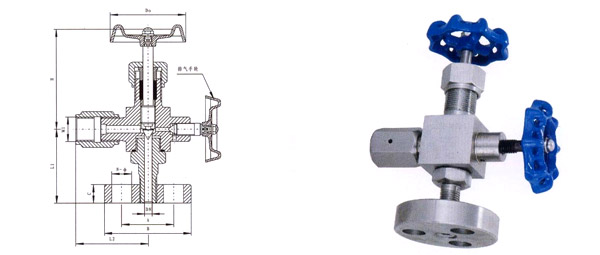

主要外形尺寸

規格	M1	A	B	C	N-Ф	L1	L2	H	Do	重量
DN6	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2
DN10	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2
